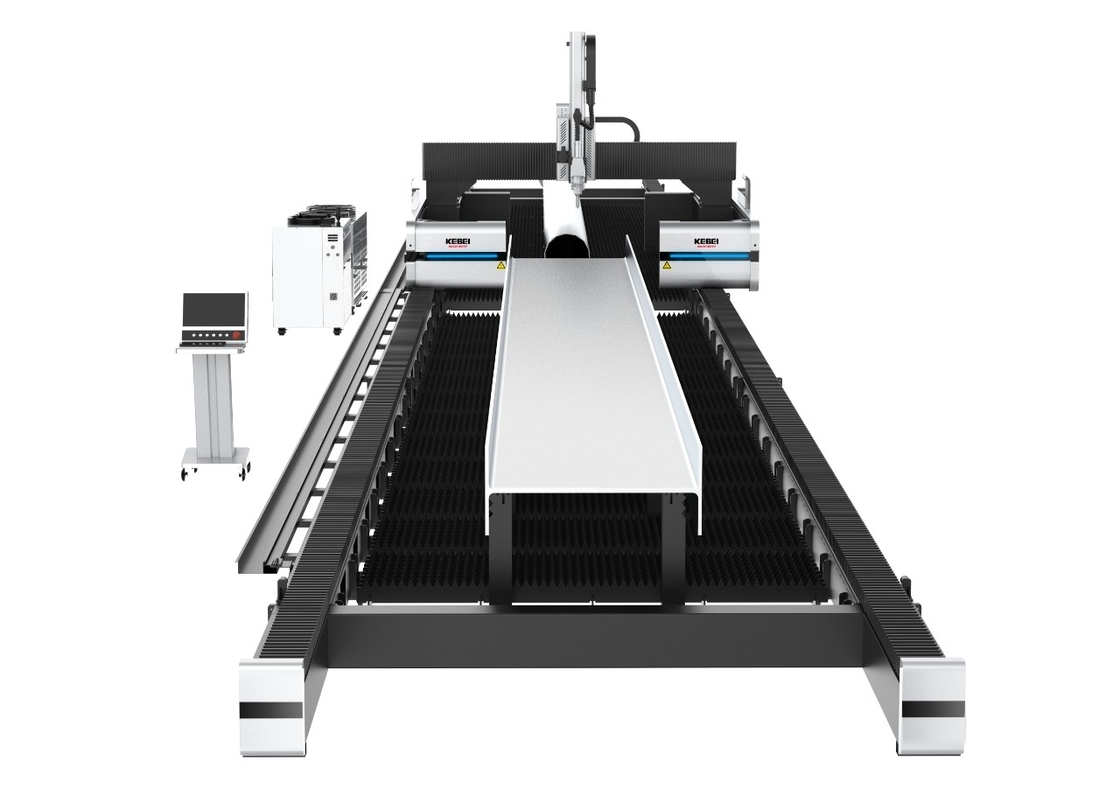

Máquina de corte por láser de haz KHL Serie H Industrial
Acero y acero para el corte de vigas en H:
LCon funciones de corte de placas y de corte de placas de brida;
Con función de corte de acero.
El ángulo de inclinación es igual o inferior a 45° en el caso de las placas de brida con biselado.
lCon una función de marcado de número de los componentes de la placa de brida y de la placa de trama y una función de dibujo de líneas de un solo lado;
¡Con corte de placas de trama Z, corte de placas de brida y corte de placas de trama en forma de cubo, corte de lenguas de placas de trama y demás
las funciones;
Apoya la anidación cíclica, la tasa de utilización del material es superior al 99%, y el empalme del material se utiliza para
lograr un ahorro extremo de materiales;
Apoya el corte cíclico, y la posición de corte puede evitar automáticamente la placa de la costilla, placa web y brida
agujeros de las placas y corbels;
El corte, el corte en Z y el corte en esqueleto tienen una función de borde común local.
El corte con aire libre a través de los orificios de soldadura no deja ningún borde a través de los orificios de soldadura.
Los formatos de soporte de software: el archivo NC1 original de Tekla y el formato STEP de Solidworks.
Apoya la adición manual de ranuras, agujeros de soldadura, marcado de número de componente y otros
las funciones;
Apoya la modificación manual del número del componente o del número de la pieza de la máquina generada automáticamente
el expediente original;
Apoya el número del componente o el número de la parte y el marcado de la placa de la costilla de los archivos NC1.
En el caso de las placas de brida superiores < 130 mm, el borde del orificio de la placa web está situado a una distancia superior a 35 mm de la pared interior de la
la placa del ala; 130 mm≤placa de la brida superior, la distancia del borde del orificio de la placa web es superior a 90 mm de la
la placa de las alas;
LLa rugosidad de los orificios de la placa de las alas y de la placa de la trama es de 50 micras;
La función de cortar a través del orificio de soldadura en medio del aire tiene una raíz 1mm-3mm izquierda
Nota: Además de las funciones mencionadas anteriormente, otras piezas de corte de forma especial deben comprobarse antes
En orden.
